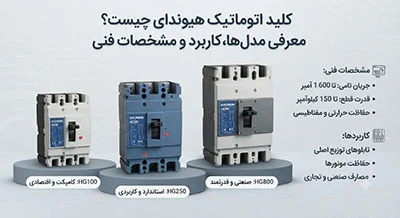

کلید اتوماتیک هیوندای چیست؟ معرفی مدلها، کاربرد و مشخصات فنی
کلید اتوماتیک هیوندای، به عنوان یکی از اجزای حیاتی در سیستم های برق صنعتی، نقش محوری در حفاظت از تجهیزات و تضمین پایداری شبکه ایفا می کند. این مقاله به معرفی جامع مدل ها، کاربردها و مشخصات فنی این تجهیزات می پردازد.
کلید اتوماتیک هیوندای (MCCB) دستگاهی است که برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده و با قطع خودکار جریان، از آسیب به تجهیزات و خطرات احتمالی جلوگیری می کند. این کلیدها در مدل ها و ظرفیت های متنوعی برای کاربردهای صنعتی و تجاری تولید می شوند.
📘 کلید اتوماتیک کمپکت (MCCB) چیست و چه وظیفه ای دارد؟
کلید اتوماتیک کمپکت، که با نام لاتین Moulded Case Circuit Breaker یا به اختصار MCCB شناخته می شود، یکی از مهم ترین تجهیزات حفاظتی در سیستم های توزیع برق فشار ضعیف است. این کلیدها وظیفه قطع خودکار جریان برق را در صورت بروز خطا در مدار بر عهده دارند. خطاهایی مانند اضافه بار (Overload) و اتصال کوتاه (Short Circuit) می توانند به تجهیزات برقی آسیب جدی وارد کرده و حتی منجر به حوادث آتش سوزی یا برق گرفتگی شوند. کلیدهای MCCB هیوندای با طراحی پیشرفته و مکانیزم های دقیق، از بروز چنین خساراتی جلوگیری می کنند.
برخلاف فیوزها که پس از هر بار عملکرد نیاز به تعویض دارند، کلیدهای اتوماتیک پس از رفع مشکل، قابل بازنشانی و استفاده مجدد هستند. این ویژگی، آن ها را به گزینه ای اقتصادی و کارآمد در بسیاری از کاربردهای صنعتی و تجاری تبدیل کرده است. شرکت هیوندای الکتریک با سال ها تجربه در تولید تجهیزات برق صنعتی، طیف وسیعی از تجهیزات حفاظتی را مطابق استانداردهای بین المللی و با کیفیت بالا عرضه می کند. در میان این محصولات، کلید اتوماتیک هیوندای به دلیل قابلیت حفاظت در برابر اضافه بار و اتصال کوتاه، در بسیاری از تابلوهای برق صنعتی و تجاری مورد استفاده قرار می گیرد. این کلیدها پس از رفع خطا قابلیت بازنشانی و استفاده مجدد دارند و در ادامه، مکانیزم عملکرد و ویژگی های فنی آن ها را بررسی می کنیم.
📘 مکانیزم عملکرد کلید اتوماتیک هیوندای
عملکرد کلید اتوماتیک هیوندای بر پایه دو مکانیزم اصلی حرارتی و مغناطیسی استوار است که هر دو برای تشخیص انواع خطاها در مدار طراحی شده اند:
- مکانیزم حرارتی (Thermal Trip): این بخش مسئول حفاظت در برابر اضافه بار است. در صورت عبور جریانی بیش از حد مجاز برای مدت زمان طولانی، یک نوار دو فلزی (Bimetallic Strip) گرم شده و خم می شود. این خم شدن باعث فعال شدن مکانیزم قطع و باز شدن کنتاکت های کلید می شود. این مکانیزم دارای تأخیر زمانی است تا از قطع ناگهانی مدار در اثر جریان های لحظه ای و غیرمخرب جلوگیری کند.
- مکانیزم مغناطیسی (Magnetic Trip): این بخش برای حفاظت سریع در برابر اتصال کوتاه طراحی شده است. در صورت بروز اتصال کوتاه، جریان بسیار زیادی به صورت ناگهانی از کلید عبور می کند. این جریان قوی، یک میدان مغناطیسی قوی ایجاد می کند که به سرعت یک پیستون را به حرکت درآورده و باعث قطع فوری مدار می شود. سرعت عمل این مکانیزم برای جلوگیری از آسیب های جدی ناشی از اتصال کوتاه حیاتی است.
ترکیب این دو مکانیزم، حفاظت جامع و مطمئنی را برای سیستم های برقی فراهم می آورد. کلیدهای هیوندای با دقت بالا و رعایت استانداردهای جهانی، این مکانیزم ها را به گونه ای طراحی کرده اند که حداکثر ایمنی و کارایی را تضمین کنند.
📘 تفاوت کلید اتوماتیک MCCB با کلید مینیاتوری MCB
در حالی که هر دو کلید اتوماتیک کمپکت (MCCB) و کلید مینیاتوری (MCB) برای حفاظت از مدارهای الکتریکی استفاده می شوند، تفاوت های کلیدی در ظرفیت، کاربرد و قابلیت های آنها وجود دارد:
این تفاوت ها نشان می دهد که انتخاب نوع کلید بستگی به نیازهای خاص مدار و سطح حفاظت مورد نیاز دارد. هیوندای با ارائه هر دو نوع کلید، نیازهای متنوع بازار را پوشش می دهد.
📘 چرا باید از کلید اتوماتیک هیوندای استفاده کنیم؟ (مزایای رقابتی)
انتخاب تجهیزات برق صنعتی مناسب، تأثیر مستقیمی بر ایمنی، کارایی و دوام سیستم های الکتریکی دارد. کلیدهای اتوماتیک هیوندای به دلایل متعددی به یکی از گزینه های برتر در بازار جهانی و ایران تبدیل شده اند. این مزایا شامل کیفیت ساخت بالا، رعایت استانداردهای بین المللی، و ارائه طیف وسیعی از محصولات متناسب با نیازهای مختلف است. در ادامه به مهم ترین دلایل انتخاب این برند می پردازیم:
|
🧭
کیفیت و دوام بالا ساخته شده با مواد اولیه مرغوب و فناوری پیشرفته. |
✅
ایمنی و قابلیت اطمینان حفاظت دقیق در برابر اضافه بار و اتصال کوتاه. |
⚡
تنوع مدل و ظرفیت پوشش دهنده نیازهای مختلف صنعتی و تجاری. |
علاوه بر این، هیوندای به دلیل شبکه گسترده خدمات پس از فروش و دسترسی آسان به قطعات یدکی، انتخابی مطمئن برای پروژه های بلندمدت محسوب می شود.
📘 بررسی انواع سری های کلید اتوماتیک هیوندای
هیوندای طیف گسترده ای از کلیدهای اتوماتیک کمپکت را برای پاسخگویی به نیازهای مختلف بازار عرضه می کند. هر سری از این کلیدها با ویژگی ها و کاربردهای خاص خود، راه حلی بهینه برای محافظت از مدارهای الکتریکی فراهم می آورد. شناخت این سری ها به انتخاب صحیح و متناسب با نیاز پروژه کمک شایانی می کند:
📘 معرفی سری HGM (حرارتی-مغناطیسی)
سری HGM از کلیدهای اتوماتیک هیوندای، یکی از پرکاربردترین مدل ها با مکانیزم حفاظت حرارتی-مغناطیسی است. این سری برای حفاظت عمومی در برابر اضافه بار و اتصال کوتاه در شبکه های فشار ضعیف طراحی شده و در رنج های جریانی مختلفی عرضه می شود. ویژگی های اصلی این سری عبارتند از:
- حفاظت دوگانه:ترکیب حفاظت حرارتی برای اضافه بار و مغناطیسی برای اتصال کوتاه.
- تنوع آمپراژ:موجود در رنج های جریانی متنوع برای کاربردهای گوناگون.
- قیمت مناسب:گزینه ای اقتصادی و کارآمد برای بسیاری از پروژه ها.
- نصب آسان:طراحی کاربرپسند برای سهولت در نصب و راه اندازی.
این سری به دلیل تعادل بین کارایی، قابلیت اطمینان و هزینه، انتخابی محبوب در تابلوهای برق صنعتی و تجاری است.
📘 معرفی سری HGP (عملکرد بالا)
سری HGP هیوندای برای کاربردهایی طراحی شده که نیاز به قدرت قطع بالا و عملکرد در شرایط سخت تر دارند. این کلیدها اغلب در سیستم هایی با جریان های خطای بالا مورد استفاده قرار می گیرند و استحکام مکانیکی و الکتریکی بیشتری دارند. مزایای کلیدی این سری شامل:
قدرت قطع (Breaking Capacity) بالاتر در سری HGP، این کلیدها را برای حفاظت از مدارهای اصلی و نقاطی با احتمال خطای بالا مناسب می سازد، جایی که نیاز به قطع سریع و مطمئن جریان های بسیار زیاد است.
این سری برای صنایع سنگین، نیروگاه ها و مراکز داده که پایداری و ایمنی در اولویت قرار دارد، گزینه ایده آلی محسوب می شود.
📘 معرفی سری های الکترونیکی (سری U)
کلیدهای اتوماتیک هیوندای سری U (مانند UAB، UCB، UPB و UCG) با مکانیزم حفاظت الکترونیکی، پیشرفته ترین نوع MCCB را ارائه می دهند. این سری قابلیت تنظیم دقیق تری را برای پارامترهای حفاظتی فراهم می کند که برای مدارهای پیچیده و حساس بسیار مهم است. ویژگی های این سری عبارتند از:
|
🛡️
قابلیت تنظیم بالا تنظیم دقیق جریان، زمان و نوع حفاظت. |
⚙️
حفاظت پیشرفته تشخیص خطاهای پیچیده تر و قابلیت ارتباط با سیستم های کنترل. |
این کلیدها برای سیستم های اتوماسیون صنعتی، مراکز داده و هر جایی که نیاز به پایش دقیق و انعطاف پذیری در حفاظت مدار باشد، ایده آل هستند.
📘 مشخصات فنی و پارامترهای مهم در انتخاب
انتخاب صحیح کلید اتوماتیک هیوندای نیازمند درک دقیق مشخصات فنی و پارامترهای کلیدی آن است. این پارامترها شامل جریان نامی، قدرت قطع، تعداد پل ها و ولتاژ کاری است که هر یک نقش مهمی در تضمین عملکرد صحیح و ایمن سیستم ایفا می کنند. توجه به این جزئیات، از انتخاب نادرست و بروز مشکلات احتمالی در آینده جلوگیری می کند.
📘 جریان نامی و قدرت قطع (kA)
دو پارامتر حیاتی در انتخاب کلید اتوماتیک، جریان نامی (Rated Current) و قدرت قطع (Breaking Capacity) هستند:
جریان نامی (In):حداکثر جریانی است که کلید می تواند به صورت مداوم و بدون قطع شدن از خود عبور دهد. این مقدار باید برابر یا کمی بیشتر از حداکثر جریان عادی مدار باشد.
قدرت قطع (Icu/Ics):حداکثر جریانی است که کلید می تواند در صورت بروز اتصال کوتاه، بدون آسیب دیدن، آن را قطع کند. این پارامتر برای اطمینان از ایمنی در برابر جریان های خطای بالا بسیار مهم است. کلیدهای هیوندای با قدرت قطع های متنوع (از 10kA تا 100kA) برای کاربردهای مختلف موجود هستند.
📘 تعداد پل ها و ولتاژ کاری
کلیدهای اتوماتیک هیوندای در پیکربندی های مختلفی از نظر تعداد پل (Pole) و ولتاژ کاری عرضه می شوند تا با انواع سیستم های الکتریکی سازگار باشند:
• تعداد پل:کلیدها معمولاً در مدل های 1 پل، 2 پل، 3 پل و 4 پل موجود هستند. انتخاب تعداد پل بستگی به نوع سیستم برق (تک فاز یا سه فاز) و نیاز به قطع همزمان نول یا فازها دارد. • ولتاژ کاری:این پارامتر نشان دهنده حداکثر ولتاژی است که کلید می تواند به صورت ایمن در آن کار کند. کلیدهای هیوندای برای ولتاژهای مختلف AC و DC (مانند 250V DC, 380V AC, 440V AC, 690V AC) طراحی شده اند.
مطابقت این پارامترها با مشخصات سیستم، از عملکرد صحیح و دوام طولانی مدت کلید اطمینان حاصل می کند.
📘 راهنمای انتخاب و خرید کلید اتوماتیک هیوندای مناسب
انتخاب کلید اتوماتیک مناسب، فراتر از صرفاً تطابق آمپراژ است و نیازمند در نظر گرفتن عوامل مختلفی است. یک انتخاب درست، نه تنها ایمنی سیستم را تضمین می کند، بلکه به بهینه سازی هزینه ها و افزایش طول عمر تجهیزات نیز کمک می کند. هیوندای با ارائه کاتالوگ های جامع و پشتیبانی فنی، این فرآیند را تسهیل می بخشد.
📘 فاکتورهای محیطی و بار مصرفی
قبل از خرید، باید به دقت فاکتورهای محیطی و مشخصات بار مصرفی را ارزیابی کرد:
|
1
نوع بار |
2
جریان راه اندازی |
3
دمای محیط |
4
میزان رطوبت |
نوع بار:آیا بار شما موتوری، مقاومتی یا خازنی است؟ این موضوع بر روی انتخاب منحنی قطع و نوع حفاظت تأثیر می گذارد.
جریان راه اندازی:برای بارهایی مانند موتورها، جریان راه اندازی می تواند چندین برابر جریان نامی باشد. کلید باید به گونه ای انتخاب شود که در برابر این جریان های لحظه ای بدون قطع شدن، مقاومت کند.
دمای محیط و رطوبت:شرایط محیطی نصب کلید نیز در انتخاب آن مؤثر است. در محیط های با دمای بالا یا رطوبت زیاد، ممکن است نیاز به کلیدهایی با درجه حفاظت (IP Rating) بالاتر باشد.
📘 اهمیت خرید از نمایندگی رسمی
برای اطمینان از اصالت محصول، گارانتی معتبر و خدمات پس از فروش، خرید کلید اتوماتیک هیوندای از نمایندگی های رسمی یا فروشندگان مجاز بسیار حیاتی است. محصولات تقلبی و بی کیفیت نه تنها عملکرد حفاظتی مناسبی ندارند، بلکه می توانند خطرات جانی و مالی جبران ناپذیری به همراه داشته باشند.
تضمین اصالت کالا، گارانتی معتبر، دسترسی به پشتیبانی فنی، خدمات پس از فروش و مشاوره تخصصی رایگان.
نمایندگی های رسمی هیوندای همچنین می توانند اطلاعات به روز در مورد کاتالوگ ها، مشخصات فنی دقیق و قیمت ها را در اختیار مشتریان قرار دهند.
📘 قطعات داخلی و ساختار کلید اتوماتیک هیوندای (MCCB)
برای درک بهتر عملکرد و اهمیت کلید اتوماتیک هیوندای، آشنایی با اجزای داخلی آن ضروری است. هر یک از این قطعات با دقت طراحی و ساخته شده اند تا کلید بتواند وظیفه حفاظتی خود را به بهترین نحو انجام دهد. ساختار یک MCCB شامل چندین بخش اصلی است که به صورت هماهنگ با یکدیگر کار می کنند:
• کنتاکت ها (Contacts):نقاطی که جریان برق را عبور می دهند و در زمان قطع شدن کلید از هم جدا می شوند. • رله حفاظتی (Protective Relay):شامل مکانیزم های حرارتی و مغناطیسی برای تشخیص اضافه بار و اتصال کوتاه. • محفظه آرک (Arc Chutes):برای خاموش کردن قوس الکتریکی تولید شده هنگام قطع جریان های بالا. • مکانیزم قطع و وصل (Operating Mechanism):اهرم ها و فنرهایی که کنتاکت ها را باز و بسته می کنند. • ترمینال ها (Terminals):نقاط اتصال کابل های ورودی و خروجی. • بدنه و محفظه (Body and Enclosure):عایق بندی و حفاظت از اجزای داخلی در برابر عوامل محیطی.
کیفیت مواد و دقت در مونتاژ این قطعات، عمر مفید و قابلیت اطمینان کلیدهای هیوندای را تضمین می کند.
📘 نکات کلیدی در نصب، تعمیر و نگهداری MCCB هیوندای
نصب صحیح و نگهداری منظم کلیدهای اتوماتیک، نقش حیاتی در حفظ عملکرد مطلوب و افزایش طول عمر آن ها دارد. عدم رعایت این نکات می تواند منجر به کاهش کارایی، خرابی های زودرس و حتی خطرات ایمنی شود. هیوندای با ارائه دستورالعمل های دقیق، کاربران را در این زمینه یاری می دهد.
- نصب توسط متخصص:اطمینان حاصل کنید که نصب توسط افراد متخصص و مطابق با استانداردها انجام شود.
- بازرسی بصری دوره ای:بررسی دوره ای کلید از نظر هرگونه آسیب فیزیکی، شل شدن اتصالات یا نشانه های گرم شدن بیش از حد.
- تمیز کردن:تمیز کردن دوره ای گرد و غبار و آلاینده ها از سطح کلید و محفظه آن.
- تست عملکرد:انجام تست های دوره ای برای اطمینان از عملکرد صحیح مکانیزم های قطع و وصل.
- روغن کاری: در برخی مدل ها، نیاز به روغن کاری مکانیزم های متحرک وجود دارد (طبق دستورالعمل سازنده).
رعایت این نکات، پایداری و ایمنی سیستم های برقی را تضمین کرده و از هزینه های اضافی جلوگیری می کند.
📘 مقایسه کلید اتوماتیک هیوندای با برندهای رقیب (اشنایدر، زیمنس، ال اس)
در بازار تجهیزات برق صنعتی، برندهای متعددی در زمینه تولید کلیدهای اتوماتیک فعالیت می کنند. هیوندای در کنار رقبای بزرگی چون اشنایدر، زیمنس و ال اس، جایگاه ویژه ای دارد. هر یک از این برندها ویژگی ها و مزایای خاص خود را ارائه می دهند که انتخاب بین آن ها بستگی به نیازهای پروژه و اولویت های خریدار دارد.
هیوندای با ارائه محصولاتی با کیفیت رقابتی و قیمت مناسب تر نسبت به برخی برندهای اروپایی، گزینه جذابی برای بسیاری از پروژه ها، به خصوص در بازارهایی مانند ایران، محسوب می شود. در حالی که اشنایدر و زیمنس به دلیل سابقه طولانی و نوآوری های تکنولوژیک، در صدر بازار قرار دارند، هیوندای با تمرکز بر ارزش و کارایی، سهم قابل توجهی از بازار را به خود اختصاص داده است.
📘 نتیجه گیری و جمع بندی
در این مقاله به بررسی جامع کلید اتوماتیک هیوندای، شامل تعریف، مکانیزم عملکرد، تفاوت با MCB، انواع سری ها (HGM، HGP، سری U)، مشخصات فنی مهم، راهنمای انتخاب و نکات نگهداری پرداختیم. کلیدهای اتوماتیک هیوندای با تکیه بر کیفیت ساخت بالا، تنوع محصول و رعایت استانداردهای جهانی، راه حلی مطمئن و کارآمد برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه ارائه می دهند. انتخاب صحیح این تجهیزات، با در نظر گرفتن فاکتورهای فنی و محیطی و خرید از منابع معتبر، ضامن ایمنی و پایداری سیستم های برق صنعتی و تجاری خواهد بود.
📌 جمع بندی
کلید اتوماتیک هیوندای یک انتخاب استراتژیک برای حفاظت از سرمایه های صنعتی و تجاری است. با درک دقیق نیازهای خود و مشاوره با متخصصین، می توانید بهترین مدل را برای سیستم خود انتخاب کرده و از عملکرد بی نقص آن اطمینان حاصل کنید. این کلیدها نه تنها از تجهیزات شما محافظت می کنند، بلکه به افزایش بهره وری و کاهش زمان توقف (Down Time) نیز کمک شایانی می نمایند.
❓ تفاوت اصلی کلیدهای اتوماتیک فیکس و قابل تنظیم در چیست؟
کلیدهای فیکس دارای جریان نامی ثابت و غیرقابل تغییر هستند، در حالی که کلیدهای قابل تنظیم امکان تغییر محدوده جریان نامی و آستانه قطع را به کاربر می دهند. این قابلیت تنظیم در کلیدهای الکترونیکی هیوندای بیشتر است و انعطاف پذیری بالایی را فراهم می کند.
❓ چگونه می توان اصالت کلید اتوماتیک هیوندای را تشخیص داد؟
برای تشخیص اصالت، به نشانه های هولوگرام، شماره سریال، کیفیت چاپ و بسته بندی محصول توجه کنید. بهترین راه خرید از نمایندگی های رسمی و فروشندگان معتبر است که گواهی اصالت کالا را ارائه می دهند.
❓ آیا کلیدهای اتوماتیک هیوندای برای محیط های با دمای بالا مناسب هستند؟
بسیاری از مدل های هیوندای برای کار در گستره دمایی وسیعی طراحی شده اند. با این حال، برای محیط های خاص با دمای بسیار بالا، باید به دیتاشیت محصول مراجعه کرده و در صورت لزوم، از مدل های مقاوم تر یا سیستم های خنک کننده استفاده کرد.
❓ تفاوت کلید اتوماتیک هوایی و کمپکت در کاربرد چیست؟
کلیدهای اتوماتیک هوایی (ACB) برای جریان های بسیار بالا (تا 6300 آمپر) و قدرت قطع های بسیار زیاد در تابلوهای اصلی و پست های برق استفاده می شوند، در حالی که کلیدهای کمپکت (MCCB) برای رنج های جریانی متوسط (تا 1600 آمپر) در مدارهای فرعی و تابلوهای توزیع کاربرد دارند.
❓ طول عمر مفید کلیدهای اتوماتیک هیوندای چقدر است؟
طول عمر مفید به عوامل مختلفی از جمله تعداد دفعات قطع و وصل، شرایط محیطی، و رعایت نکات نگهداری بستگی دارد. با این حال، کلیدهای هیوندای با طراحی مقاوم، برای سال ها عملکرد مطمئن را تضمین می کنند و معمولاً دارای طول عمر مکانیکی و الکتریکی بالایی هستند.
